WIFI模块配置方式说明

本说明适用于Gpro3.0以上版本,WIFI模块配置SSID有两种配置方式:Simpleconfig和AirKiss
如果设置界面出现WIFI按键和配置开关,则说明系统配有wifi模块,可以进行wifi配置

Simpleconfig配置流程说明

1、将触摸屏Simpleconfig开关打开;

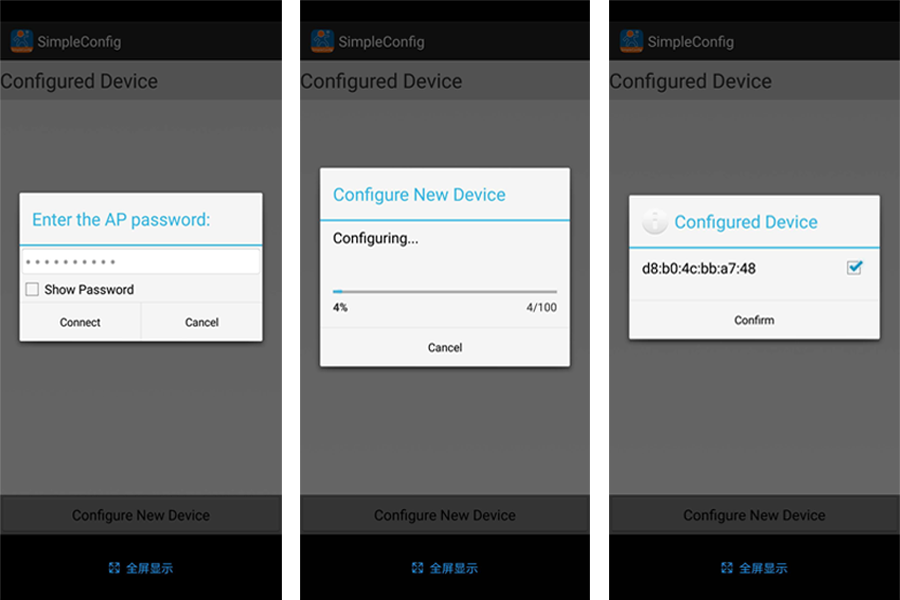

2、打开手机上安装的simpleconfig APP,点击Configure New Device->输入要配置的AP和密码,如下图1所示;

3、点击“Connect”,APP开始广播配置信息;

4、当手机APP如下图2所示时,点击触摸屏WIFI按钮,这时该图标会闪烁30秒;

5、配置成功后,APP会受到WIFI模块发送的MAC地址,如下图3所示;

6、若30秒后未配置成功,APP还在广播配置信息,再按WIFI按键进行配置;若APP广播配置信息结束仍未配置成功,请重新打开APP,按流程<1>重新配置。

Airkiss配置说明

1、将触摸屏Airkiss开关打开;

2、打开手机,关注公众号“华斯特林LOTA”,打开该公众号下Airkiss功能,如下图1所示;

3、输入要连接的AP和密码,和如下图2所示时,点击触摸屏WIFI按钮,这时该图标会闪烁30秒;

4、配置成功后,会显示成功信息,如下图3所示;

5、若30秒后未配置成功或配置超时,请重新按流程<1>重新配置。
